Комплекс оборудования МикроСРЗ-СОПТ

Комплекс оборудования МикроСРЗ-СОПТ применяется в качестве многофункционального технико-коммерческого решения, обеспечивающего построение системы оперативного постоянного тока (СОПТ) объекта на основе взаимосвязанных структурных единиц одного изготовителя, разработанных в соответствии с последними научно-практическими достижениями в области сетей ПТ, релейной защиты и автоматики, а также применением самых совершенных технологий в производстве электротехнического оборудования.​

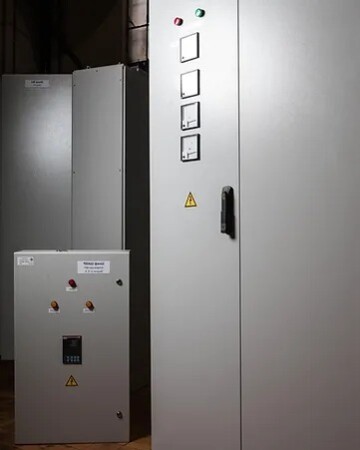

Щиты постоянного тока МикроСРЗ-ПТ

Щиты постоянного тока (ЩПТ) МикроСРЗ-ПТ используются в качестве щитов собственных нужд постоянного тока на генерирующих электрических станциях всех видов, трансформаторных подстанциях энергосистем напряжением до 750кВ, промышленных предприятиях, объектах добывающих отраслей, а также на объектах использования атомной энергии (ОИАЭ).

Щиты собственных нужд переменного тока ЩСН

Щиты собственных нужд серии ЩСН-ЭА и МикроСРЗ-СН (ЩСН) предназначены для комплектования трансформаторных подстанций напряжением до 750кВ.

ЩСН предназначены для приёма и распределения электрической энергии переменного тока напряжением 0,4кВ и частотой 50Гц, включения-отключения потребителей СН подстанции, создания временных ремонтных схем, защиты от перегрузок и коротких замыканий в сети 0,4кВ подстанции, автоматического ввода резерва при исчезновении напряжения на одной из секций ЩСН и наличии напряжения на другой, непосредственное питание автоматики камер задвижек и пожарных насосов и т. д.

Щиты постоянного тока серии ЩПТ-ЭА

Щиты постоянного тока (ЩПТ) серии ЩПТ-ЭА предназначены для комплектования трансформаторных подстанций напряжением до 750кВ.

Щиты серии ЩПТ-ЭА предназначены для приёма электрической энергии от аккумуляторной батареи (АБ) и поддержания её параметров от двух независимых источников (ЗУ), распределения электрической энергии по цепям собственных нужд постоянного тока.

Щиты постоянного тока применяются на электрических станциях, трансформаторных подстанциях, распределительных пунктах для питания оперативных цепей схем релейной защиты и автоматики и цепей питания приводов выключателей.

Щиты серии ЩПТ-ЭА основаны на традиционных решениях НКУ постоянного тока, как части СОПТ электрических станций и подстанций.

НКУ серии ЩСУ-ЭА для питания и управления электроприводами, запорной и регулирующей аппаратурой, электродвигателями станций и подстанций

Щиты станций управления серии ЩСУ-ЭА предназначены для приёма и распределения электрической энергии переменного тока напряжением 380В и частотой 50Гц и дистанционного автоматического управления различными технологическими процессами электрических станций и подстанций: системами приточной и вытяжной вентиляции, насосами с асинхронными электродвигателями, электроприводами запорной и регулирующей аппаратуры.

Ящики управления, автоматики и сигнализации электрических станций и подстанций

НКУ ящичного (навесного) исполнения предназначены для местного и дистанционного (автоматического) управления двигателями и механизмами энергообъектов и применяются автономно от ЩСУ для реализации отдельных функций СН станций или подстанций, либо при отсутствии ЩСУ.

НКУ данного вида включают в себя две серии:
- ЯЭ (ШЭ) 1400-ЭА
- Я5000-ЭА

НКУ защиты, управления и соединения вторичных цепей ОРУ 35…500кВ

НКУ ящичного и шкафного исполнения предназначены для защиты, управления и соединения вторичных цепей оборудования ОРУ 35…500кВ (далее, – НКУ для ОРУ).

НКУ для ОРУ устанавливаются в качестве вспомогательных устройств на электрических станциях и подстанциях.

Схемные решения НКУ для ОРУ соответствуют типовому проекту СКТБ «ЭЦМ» 024.00.00.00.00-048.00.00.00, переработанному в части применения элементной базы.

НКУ для ОРУ изготавливаются также в нетиповом исполнении согласно проектной документации.

Кроме того, ряд НКУ для ОРУ (например, ящики и шкафы зажимов) изготавливаются для применения в закрытых помещениях станций и подстанций в варианте пониженной степени защиты без элементов обогрева.

Пункты распределительные серии ПР-ЭА

Пункты распределительные серии ПР-ЭА предназначены для распределения электрической энергии и защиты электрических установок напряжением до 660В переменного тока частотой 50Гц, 60Гц и постоянного тока напряжением до 440В, обеспечивают защиту от перегрузок и коротких замыканий и используются для нечастых оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Пункты серии ПР-ЭА применяются в качестве распределительных устройств второго порядка после щита СН на электрических станциях и подстанциях, а также во всех отраслях народного хозяйства.

Пункты распределительные серии ПР-ЭА спец. исполнения могут быть изготовлены для работы как на однофазном переменном токе (нормальный режим), так и на постоянном токе напряжением 220В (аварийный режим).

НКУ АИИСКУЭ и АСККЭ серии ИУК-ЭА

НКУ серии ИУК-ЭА предназначены для комплектования электрических станций и подстанций устройствами автоматизированной информационно-измерительной системы коммерческого учёта электроэнергии (АИИС КУЭ) и автоматизированной системы контроля качества электроэнергии (АСККЭ).

НКУ серии ИУК-ЭА соответствуют:
– ТР ТС 004/2011 и ГОСТ 12.2.007.0 в части обеспечения требований безопасности;
– ГОСТ Р 51321.1-2007 в части обеспечения общих технических требований.

НКУ серии ИУК-ЭА для АИИС КУЭ и АСККЭ изготавливаются, как правило, по проектной документации заказчика.

Распредустройства низкого напряжения комплектных трансформаторных подстанций внутренней установки РУНН-ЭА

Распредустройства низкого напряжения РУНН-ЭА предназначены для формирования комплектных трансформаторных подстанций внутренней установки 2КТП (КТП) мощностью от 160кВА до 2500кВА, изготавливаемых по индивидуальным заказам и применяемых на генерирующих электрических станциях всех видов, трансформаторных подстанциях энергосистем, промышленных предприятий, административных и жилых комплексов, объектов добывающих отраслей и сельского хозяйства, а также объектов атомной энергетики.

Распредустройства РУНН-ЭА предназначены для приёма электрической энергии трёхфазного переменного тока частотой 50Гц напряжением 0,4кВ, распределения и учёта электроэнергии, а также для защиты сборных шин и отходящих линий от перегрузок и токов короткого замыкания.

Распредустройства РУНН-ЭА в составе КТП устанавливаются в специальных отдельно стоящих или пристроенных зданиях и помещениях, расположенных внутри зданий (встроенные).
