МикроСРЗ-193

Искусство деликатного, интеллектуального контроля СОПТ

Новый датчик присоединения с разъемным магнитопроводом!
Файл выполнен в виде шаблона. Для заполнения карты, скачайте ее, нажав на иконку XLS, и нажмите кнопку "Разрешить редактирование". Заполните необходимые поля, отмеченные в файле светло-желтым цветом и выберите значения из раскрывающихся списков.

Заполненную Карту заказа *.XLS можно выслать по e-mail или, распечатав, отправить его по факсу (см. стр. контактной информации)

Файл "Карта_заказа.xlt" поставляется заказчику на компакт-диске, который входит в комплект поставки комплекса.
Данное руководство по эксплуатации предназначено для персонала, осуществляющего изучение комплекса, его установку, проверку при первом включении, использование по назначению и техническое обслуживание, включая поверку и калибровку.

*Приложение к РЭ - «Организация передачи данных в АСУ ТП по протоколу MMS/GOOSE 61850-8-1» может быть выслана по запросу.
Результаты измерения, расчета и контроля передаются в АСУТП по протоколу ГОСТ Р МЭК 60870-5-104-2004.

*По запросу может быть обеспечена выдача данных в АСУ по протоколам MMS,GOOSE (61850-8-1).
Особенности комплекса:

- гарантированные точность и быстродействие при работе в протяженных разветвленных распределительных сетях постоянного тока, в которых емкость относительно земли достигает 300 мкФ;


- эксклюзивная функция определения места

нарушения радиальности сети для предотвращения неселективности действия защит сети в аварийных режимах;


- отсутствие внешнего наложенного источника напряжения или тока, благодаря чему отсутствует дополнительное повышение напряжения на полюсах сети во всех режимах работы, которое может привести к пробою ослабленной изоляции и спровоцировать двойное замыкание на землю в сети;

- измерение не только полного сопротивления изоляции сети, но и сопротивления изоляции сети по полюсам и сопротивления изоляции сети по присоединениям, обеспечивающее пофидерный контроль в 450 контрольных точках при их удаленности до 1,5 км;

- определение снижения сопротивления изоляции в нескольких точках сети одновременно, в том числе и на разных полюсах;

- неоказание воздействия на чувствительные дискретные входы современных микропроцессорных защит, т.к. формируется импульсный отбор тока с главных шин не более 1,8 мА;

- работа с заданной точностью в сети СОПТ с низкоомным формированием нейтрали (до 30 кОм);

- свободное конфигурирование и параметрирование комплекса.

- возможность выдачи данных в АСУ по протоколам МЭК 60870-5-104 и MMS, GOOSE(61850-8-1).
Состав измерительно-вычислительного комплекса

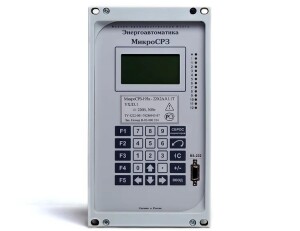

Главный модуль

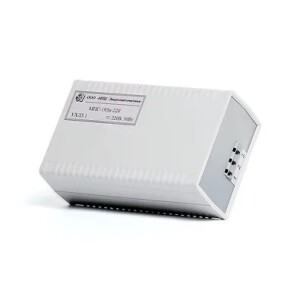

Модуль питания и связи с удаленными датчиками (МПС)

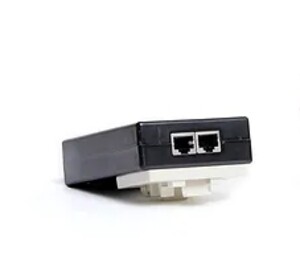

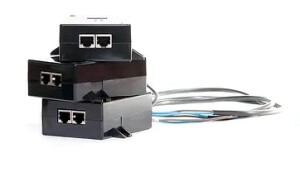

Интеллектуальный датчик дифференциального импульсного тока (ИДП)
Интеллектуальный датчик тока ИДТ

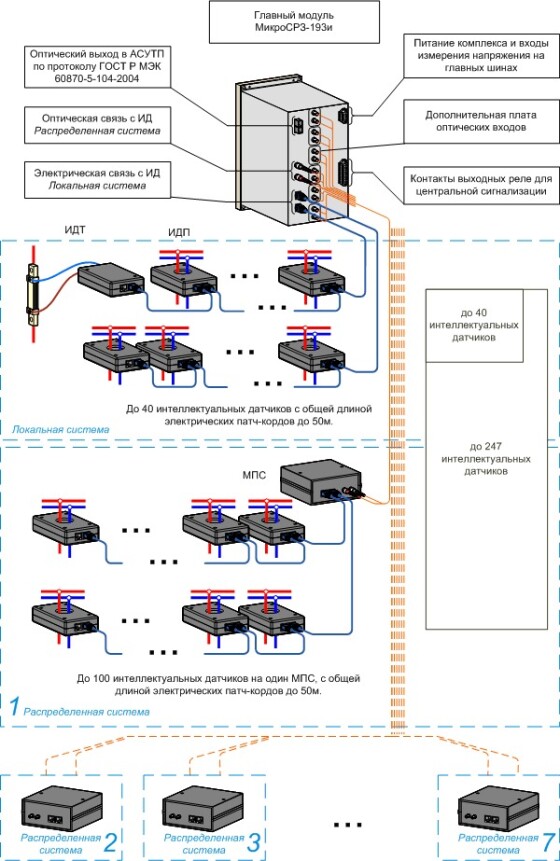

Структура ИВК МикроСРЗ-193

Локальная система - связь главного модуля с ИД осуществляется посредством электрического канала.

Распределенная система – связь главного модуля с ИД осуществляется по оптическому каналу через устройство МПС.


максимальное количество датчиков, контролируемых главным модулем
- до 247 датчиков присоединения
- до 12 датчиков тока

максимальное число датчиков присоединения в локальной системе – до 40;

максимальное число датчиков тока в локальной системе – до 9;

количество МПС, подключенных к главному модулю, – до 7;

максимальное число датчиков присоединения, подключенных к одному МПС, – до 100;

общая длина одной цепочки электрических патч-кордов, соединяющих датчики с главным модулем или с МПС – не более 50 м;

возможно совмещение локальной и распределенной систем связи с ИД;

максимальная длина оптического патч-корда – до 1000 м.
Основные технические характеристики
